Inslulator

We are highly instrumental in offering the best quality range of Conical Insulator in various sizes & colors. Special Brass inserts are used in the fabrication of this Conical Insulator to achieve maximum Torque strength. We offer the entire range of products as per the prevailing trends and standards of the industry.

(all dimensions are in mm) Std. Pack.
Sr. No. Cat. No. Dimensions (mm) Insert Size
    Top Dia Bott. Dia Height Thread Length
    (D1) (D2) (H)

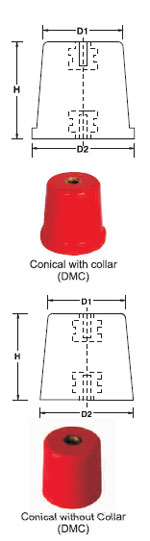

CONICAL SUPPORT INSULATORS (COLOR : RED)
1 CO202525 20 25 25 1/4" 10 100
2 CO222525 22 25 25 M6 10 200
3 CO233030 23 30 30 M6 or 1/4" 10 100
4 CO283330 28 33 30 M6 or 1/4" 10 100
5 C283330 28 33 30 M8 10 100
6 CO283535 28 35 35 M8 12 50
7 CO334040 33 40 40 M8 or 5/16" 12 50
8 CO405050 40 50 50 M10 15 30
9 CO405060 40 50 60 M12 18 18
10 CO426060 42 60 60 M12 18 15
11 CO445565 44 55 65 5/8" 21 15
12 CO405070 40 50 70 M12 18 18
13 CO435575 43 55 75 M12 21 15
14 CO435580 43 55 80 M12 21 15
(all dimensions are in mm) Std. Pack.
Sr. No. Cat. No. Dimensions (mm) Insert Size
    Top Dia Bott. Dia Height Thread Length
    (D1) (D2) (H)

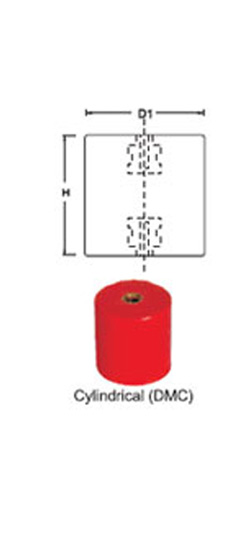

Cylindrical Support Series (Colour : Red)
1 CY625 25 25 25 M6 10 150
2 CY630 30 30 30 M6 10 150
3 CY830 30 30 30 M8 10 150
4 CY640 30 30 40 M6 12 150
5 CY840 30 30 40 M8 12 150
6 CY84040 40 40 40 M8 12 150
7 CY1040 40 40 40 M10 13 150
8 CY850 40 40 50 M8 15 150
9 CY1050 40 40 50 M10 15 150
10 CY105050 50 50 50 M10 15 150
11 CY1250 50 50 50 M12 16 150
12 CY1260 50 50 60 M12 18 150
13 CY126060 60 60 60 M12 18 150
14 CY1660 60 60 60 M16 21 150
15 CY1280 60 60 80 M12 21 150
16 CY1680 60 60 80 M16 25 150
(all dimensions are in mm) Std. Pack.
Sr. No. Cat. No. Dimensions (mm) Insert Size
    Top Dia Bott. Dia Height Thread Length
    (D1) (D2) (H)

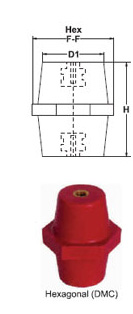

Hexagonal Support Series (Colour : Red)
1 HX154 13 14 15 M4 6 100
2 HX206 15 16 20 M6 8 100
3 HX256 21 25 25 M6 10 100
4 HX306 25 33 30 M6 10 100
5 HX308 25 33 30 M8 10 100
6 HX356 26 35 35 M6 12 50
7 HX358 26 35 35 M8 12 50
8 HX3510 26 35 35 M10 13 50
9 HX408 30 40 40 M8 12 50
10 HX4010 30 40 40 M10 13 50
11 HX458 30 40 45 M8 15 50
12 HX4510 30 40 45 M10 15 50
13 HX508 35 45 50 M8 15 25
14 HX5010 35 45 50 M10 15 25
15 HX5012 35 45 50 M12 16 25
16 HX608 38 50 60 M8 18 20
17 HX6010 38 50 60 M10 18 20
18 HX6012 38 50 60 M12 18 20
19 HX758 38 75 75 M8 21 15
20 HX7510 38 75 75 M10 21 15
21 HX7512 38 75 75 M12 21 15
(all dimensions are in mm) Std. Pack.
Sr. No. Cat. No. Dimensions (mm) Insert Size
    Top Dia Bott. Dia Height Thread Length
    (D1) (D2) (H)
Octagonal Support Size
1 OCT356 25 32 35 M6 12 50
2 OCT358 25 32 35 M8 12 50
3 OCT508 31 41 50 M8 15 30
4 OCT5010 31 41 50 M10 15 30
5 OCT10012 52 85 100 M12 25 10
(all dimensions are in mm) Std. Pack.
Sr. No. Cat. No. Dimensions (mm) Insert Size
    Top Dia Bott. Dia Height Thread Length
    (D1) (D2) (H)
Drum Support Series
1 DM256 20 25 25 M6 10 100
2 DM306 25 29 30 M6 10 100
3 DM308 25 29 30 M8 10 100
4 DM358 28 33 35 M8 12 50
5 DM408 38 41 40 M8 12 50
6 DM458 33 41 45 M8 15 50
7 DM508 32 45 50 M8 15 25
8 DM5010 32 45 50 M10 15 25
9 DM6010 36 51 60 M10 18 20
10 DM7510 37 51 75 M10 21 15
11 DM7512 37 51 75 M12 21 15
